防松防漏緊固件系列

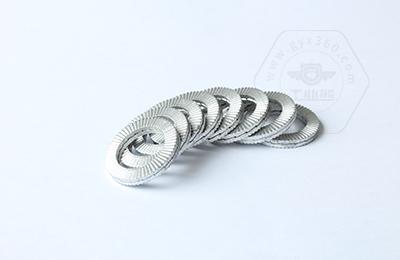

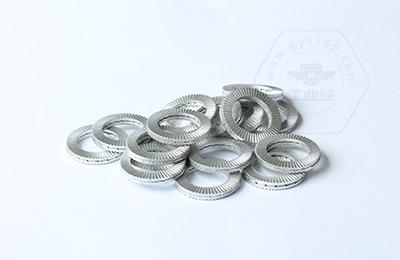

鋼制雙疊自鎖墊圈DIN25201

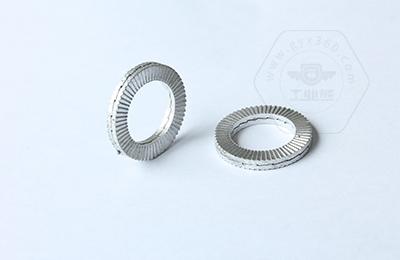

產品描述：雙疊自鎖防松墊圈是由兩片成對組成，外側帶有放射狀斜度細齒，而內側為斜度角更大的射狀寬齒面（墊圈）。寬齒面角度大于螺栓螺紋角度，再裝配時內側斜齒面是相對的，外側放射狀齒面與兩端接觸面成咬合狀態，當連接件受到震動并使螺栓發生松動趨勢時，僅僅允許兩片墊圈內側斜齒間相對錯動，產生張力抬升，從而達到百分之百的阻止松動。
在線訂購

DIN25201 雙疊自鎖墊圈產品介紹

可選材質		S60C、SK5、60Si2Mn、51CrV4、特殊合金鋼
可選鍍層		達克羅、鋅鋁涂層
產品特點		硬度高、抗震、防松自鎖、可重復使用、應用廣泛
應用行業		廣泛應用于：冶金.國防工業.軌道交通、高鐵項目.機械制造、電力、新能源、石油化工、汽車配件、船舶工業、航空航天、海上開采設備.工礦及建筑機械.特種設備制造裝備等行業領域

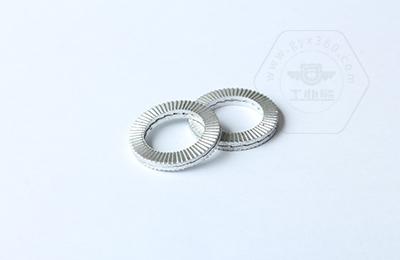

使用方法		以2片為一組安裝
注意事項		兩個齒面時相對的，請勿與其他墊圈一起使用

DIN25201雙疊自鎖墊圈的原理：獨特的墊圈內側斜齒面傾斜角度 α 大于螺栓螺紋傾斜角度 β 。裝配時，內側斜齒面是相對的，墊圈外側放射狀的凸紋面（外滾花齒面）的摩擦系數要比內側斜齒面的摩擦系數大，且與兩端接觸面成咬合狀態。當連接件受到振動，并使螺栓發生松動趨勢時，僅僅允許兩片墊圈內側斜齒間相對抬升錯動，產生擡升張力。獨特的齒牙系統利用張力在緊固的連接處產生壹個很高的抵抗力來經受振動力，從而達到 100% 的防松效果。
